| 品牌：安科电气 | 型号：AK-0.4kv | 线芯材质：裸铜线 |
| 电压等级：中、低压电力电缆（35千伏及以下） | 绝缘材料：橡皮绝缘电力电缆 | 芯数：芯数 |
| 护套材质：橡胶 | 电线最大外径：电线外径mm | 绝缘厚度：绝缘厚度mm |
| 标称截面：标称截面mm | 用途：电力 | 产品认证：合格证 检验报告 |
| 物料编号：物料编号 |
安科电气生产厂家---13313040799（王女士）
低压接地线使用环境：
【室内用】室内用是在电力设备上接电接地，接线线夹采用平口螺旋式，接地方式采用接地线夹（接母排和铜排式）。低压接地线，分为室内设备用接地线和室外线路用接地线两种，一般低压线路采用三相四线制。
【室外用】室外线路用采用双簧式，接地方式采用入地地丁方式。
低压接地线知识介绍：
【直径】16平方毫米软铜线，25平方毫米软铜线，35平方毫米软铜线，50平方毫米软铜线，75平方毫米软铜线，90平方毫米软铜线【接地线标准】 【接地方式】 【材质】压铸铝材质，压铸铜材质 【软铜线型号分类】型号：3*1+6接地线，3*1+10接地线，4*1+10接地线，3*1+15接地线，3*3+15接地线。 接地地钉入地式，接地线卡母排式我公司软铜线均按照***制作。对地电阻如下：接线鼻之间测量直流电阻，对于25mm2，35mm2，50mm2，70mm2，95mm2，120mm2的各种截面，平均每米的电阻值应分别小于0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ。操作棒的工频耐压试验，10KV，35KV，63KV，110KV，220KV接地棒分别要通过在45KV，95KV，175KV，220KV，440KV打耐压，保持一分钟不击穿。而330KV，500KV接地棒要分别在380KV，580KV上打耐压，保持五分钟不击穿。周期不超过5年。
低压接地线技术参数：
序号 | 规格型号 | 型式 | 类别 | 线长 | 棒长 | 铜线规格 | 操作杆 接头形式 | 备注 |
1 | XJ-1型 380V | 变电母排 | 三相合相式 | 1M×4根+3.5M | 0．3M×4根 | 16mm2 | 铝排型平口接电夹 接地夹1个 | |
2 | XJ-10A型6-10KV | 户内母排 | 三相合相式 | 1M×3根+3.5M | 0.3M×3根 | 25mm2 | 铝排型平口接电夹 接地夹1个 | |
3 | XJ-10A型10KV | 户内母排 | 三相合相式 | 1.5M×3根+4M | 1M×3根 | 25mm2 | 铝排型平口接电夹 接地夹1个 | |
4 | XJ-3***型35KV | 户内母排 | 三相合相式 | 2M×3根+4M | 1M×3根 | 25mm2 | 铝排型平口接电夹 接地夹1个 | |
5 | XJ-35型35KV | 户内母排 | 三相合相式 | 3M×3根+4M | 1.5M×3根 | 25mm2 | 铝排型平口接电夹 接地夹1个 | |
6 | XJ-110型 110KV | 变电母排 | 三相合相式 | 3.5M×3根+4M | 1．5M×3根 | 25mm2 | 铝排型平口接电夹 接地夹1个 | |
7 | XJ-220型220KV | 变电母排 | 三相合相式 | 4M×3根+4M | 1M×2根=2M×3根 | 35mm2 | 伸缩式 对接式 | 铝排型平口接电夹 接地夹1个 |
8 | XJ-500型500KV | 变电母排 | 三相合相式 | 4M×3根+6M | 2节×1M=2M×3根 | 35mm2 | 伸缩式 对接式 | 铝排型平口接电夹 接地夹1个 |
9 | XJ-110型 110KV | 变电线路 | 三相合相式 | 4.5M×3根+3M | 2节×2M=4M×3根 | 25mm2 | 对接式 | 线路挂钩接电夹接地夹1个 |
10 | XJ-220型 220KV | 变电线路 | 三相合相式 | 5M×3根+4M | 2节×2M=4M×3根 | 35mm2 | 对接式 | 线路挂钩接电夹接地夹1个 |
11 | XJ-500型 500KV | 变电线路 | 单相式 | 13M×3根 | 2M×3节=6M×3根 | 35mm2 | 伸缩式 | 脱卸式线路挂钩接地夹 接地夹1个 |
产品分类：

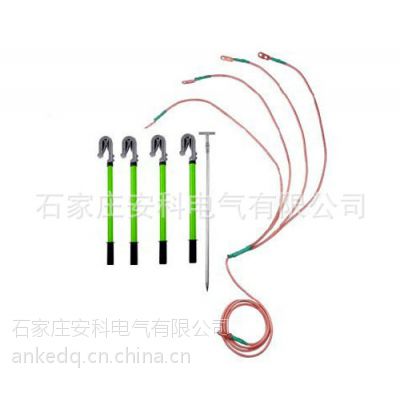

接地线由绝缘操作杆、导线夹、短路线、接地软铜线、接地端子、汇流夹、接地夹等组成。
（1）平口螺旋式接地线（JDX-NL）
（2）双簧挂钩式接地线（JDX-WS）
（3）手握式接地线（JDX-NS）
（4）圆口螺旋压紧式接地线（猴头式）（JDX-WL）
使用的范围 小区配电室，用户配电室
接电夹型式 螺旋压紧式（平口接电夹）
接电夹规格 开口30mm，适用铝排、铜排
绝缘操作杆 3根×300mm，外径：Φ28
软铜线规格 3根×25mm2＋1根×25mm2
软铜线长度 3根×1m＋1根×3.5m（合相式）
